1.00 mm间距DOSINCONN DSMC分离式导线系统
1.00 mm间距DOSINCONN DSMC分离式导线系统
系列概述

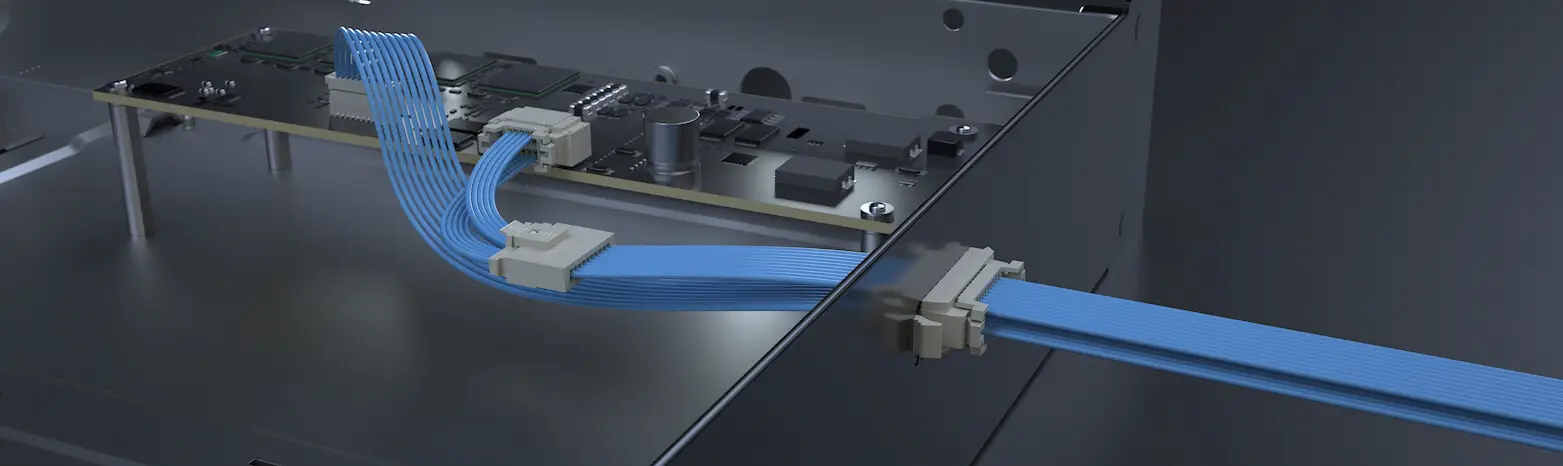

Dosintec的DOSINCONN DSMC分离式导线系统提供了难以置信的空间节省以及卓越的设计灵活性。压接式双叶片端点以细长、轻薄为设计理念，为电缆到板、电缆到电缆和电缆到面板的应用提供了安全可靠的连接。
特色
- 该产品系列支持电缆到板、电缆到电缆和电缆到面板的应用
- 与其他28 AWG组件相比，外形尺寸极其小巧
- 耐用型单或双闭锁，连接牢固
- 板装版本适用于.033" - .090"的面板厚度
- 压接式双叶端子系统
- 共计2到20个端子（单排）
- 共计4到40个端子（双排）
- 28或30 AWG电线
- DOSINCONN DSTL含氟聚合物电线可用于高温或无卤素应用
- 极轻薄型直角板装连接器/电缆对接
- 可提供单独部件或完整组件
- 可提供装配工具
DSS1SS
DOSINCONN DSMC单排分离式线缆组件，1.00 mm间距
S1SS是使用1.00 mm间距的单排分离式导线组件。S1SS采用PVC电缆，提供定制电缆长度，设计与T1M板载连接器或T1SS和T1PS微电缆组件对接。- 1.00 mm（.0394"）间距
- 压接式双叶端子
- 2、3、5、7、10、15和20个端子
- 28或30 AWG
DSS1SST
DOSINCONN DSMC单排分离式线缆组件，DOSINCONN DSTL含氟聚合物电线，1.00mm间距
S1SST是一款单排分离式导线组件，使用1.00mm间距。S1SST采用定制电缆长度和DOSINCONN DSTL含氟聚合物电线，设计用于与T1M板装连接器或T1SST和T1PST微型电线电缆组件相匹配。- 1.00 mm（.0394"）间距
- 压接式双叶端子
- 2、3、5、7、10、15和20个端子
- 28或30（预设）AWG DOSINCONN DSTL含氟聚合物
DSS1SD
DOSINCONN DSMC双排分离式线缆组件， 1.00mm间距
S1SD是使用1.00 mm间距的双排分离式导线组件。S1SD采用PVC电缆，提供定制电缆长度，设计与T1M板载连接器或T1SD和T1PD微电缆组件对接。- 1.00 mm（.0394"）间距
- 压接式双叶端子
- 每排由2到20端子
- 28和30 AWG电缆
- UL文件编号：E111594
DSS1SDT
DOSINCONN DSMC双排分离式线缆组件，DOSINCONN DSTL含氟聚合物电线，1.00mm间距
S1SDT是双排分离式导线组件，使用1.00 mm间距。 S1SDT提供定制电缆长度，使用DOSINCONN DSTL含氟聚合物电线，设计用于与T1M板装连接器或T1SDT和T1PDT微型电线电缆组件对接。- 1.00 mm（.0394"）间距
- 压接式双叶端子
- 每排由2到20端子
- 28和30 AWG DOSINCONN DSTL含氟聚合物电缆
DST1M
分离式导线针脚料带，1.00 mm间距
T1M是一款1.00mm间距线对板连接器。提供单排和双排型号，T1M设计用于与S1SS或S1SD微型分离式线缆组件对接。- 1.00 mm（.0394"）间距
- 垂直或水平表面安装
- 2、3、5、7、10、15和20个端子
DST1SST
1.00 mm DOSINCONN DSMC单排分离式线缆组件，DOSINCONN DSTL含氟聚合物电线，针脚
- 28或30（预设）AWG DOSINCONN DSTL含氟聚合物
- 2 - 10个针位
- 可选择单端、双端或转接端
DST1SDT
1.00 mm DOSINCONN DSMC双排分离式线缆组件，DOSINCONN DSTL含氟聚合物电线，针脚
- 28或30（预设）AWG DOSINCONN DSTL含氟聚合物
- 每排2 - 10个针位
- 可选择单端、双端或转接端
DST1PS
1.00 mm DOSINCONN DSMC单排板装分离式线缆组件，针脚xa0
- 28或30 AWG电线
- 3 - 10个针位
- 适合厚度为0.033"（0.84 mm）、0.062"（1.57 mm）和0.090"（2.29 mm）的面板
- 可选择单端、双端或转接端
DST1PST
1.00 mm DOSINCONN DSMC单排板装分离式线缆组件，DOSINCONN DSTL含氟聚合物电线，针脚
- 28或30（预设）AWG DOSINCONN DSTL含氟聚合物
- 3 - 10个针位
- 适合厚度为0.033"（0.84 mm）、0.062"（1.57 mm）和0.090"（2.29 mm）的面板
- 可选择单端、双端或转接端
DST1PD
1.00 mm DOSINCONN DSMC双排板装分离式线缆组件外壳，针脚xa0
- 28或30 AWG电线
- 每排2 - 10个针位
- 适合厚度为0.033"（0.84 mm）、0.062"（1.57 mm）和0.090"（2.29 mm）的面板
- 可选择单端、双端或转接端
DST1PDT
1.00 mm DOSINCONN DSMC双排板装分离式线缆组件，DOSINCONN DSTL含氟聚合物电线，针脚
- 28或30（预设）AWG DOSINCONN DSTL含氟聚合物
- 每排2 - 10个针位
- 适合厚度为0.033"（0.84 mm）、0.062"（1.57 mm）和0.090"（2.29 mm）的面板
- 可选择单端、双端或转接端
DSISS1
1.00 mm DOSINCONN DSMC单排分离式线缆组件外壳xa0
- 1.00 mm（.0394"）间距
- 可提供半自动装配工具
- 可提供手动工具
- 2、3、5、7、10、15和20个端子
DSISP1
1.00 mm DOSINCONN DSMC单排面板安装分离式线缆组件，针脚
- 1.00 mm（.0394"）间距
- 可提供半自动装配工具
- 可提供手动工具
- 3 - 10个针位
- 适合厚度为0.033"（0.84 mm）、0.062"（1.57 mm）和0.090"（2.29 mm）的面板
DSIDP1
DOSINCONN DSMC分离式导线插座外壳，1.00 mm间距
xa0IDP1是用于分离式导线端接的插座外壳。使用散装或卷装供货的压接触点进行自动应用工具加工，IDP1经过极化，提供单排或双排选择。- 1.00 mm（.0394"）间距
- 可提供半自动装配工具
- 可提供手动工具
- 2 - 10个针位
- 适合厚度为0.033"（0.84 mm）、0.062"（1.57 mm）和0.090"（2.29 mm）的面板
