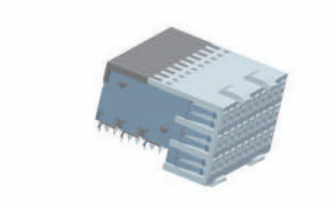

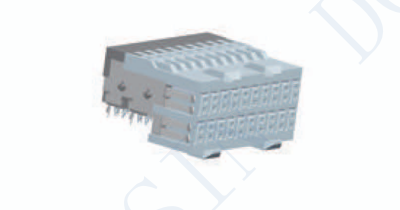

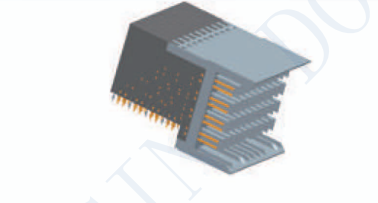

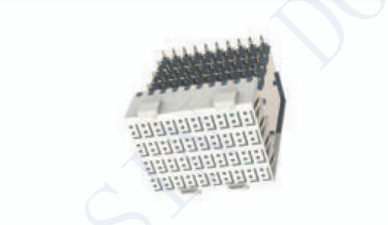

ZD系列高速背板连接器

系列概述

ZD系列连接器采用独特的模块化结构设计，每一个插头由若干个插头模块及插头壳体组成，每个模块又由镶件绝缘体部件、定位板和接地片组成。插头各部分通过机械结构组装在一起，保证牢固可靠。

产品简介

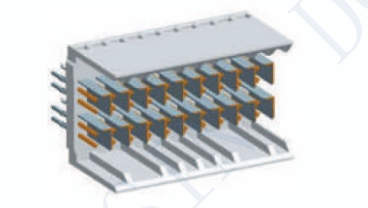

［结构特点］

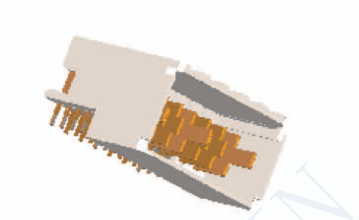

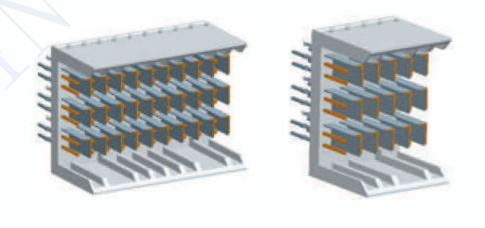

ZD系列连接器采用独特的模块化结构设计，如右图所示，每 一个插头由若干个插头模块及插头壳体组成,每个模块又由镶件绝 缘体部件、定位板和接地片组成。插头各部分通过机械结构组装 在一起，保证牢固可靠。

插头和插座通过外壳不同的结构实现防误插和导向功能。

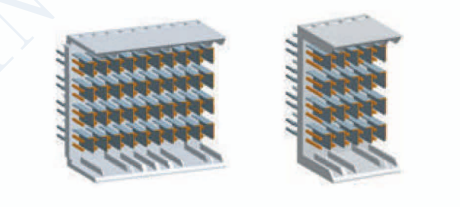

用户还可以根据自己的实际使用情况选择一个或多个连接器 拼接组合成不同长度，以满足实际需要。

［显著优点］

（1）重量轻、体积小、密度高：2.5 x1.5mm信号接触件间距，紧凑的外形结构尺寸，并兼容第二代印制板连接器安 装尺寸，为通讯设备小型化及设备的继承性提供了强有力的支持。

（2）接触件与印制板压配组装：这种结构较焊接结构有着许多明显的优点如安装简易、无须额外的设备、易于检测、 可靠性高、可维修性能好等。另外压配结构避免了采用焊接结构时上层印制板受过量焊接热而影响性能的缺陷。

（3）独特的屏蔽结构：栅格结构结合L型屏蔽片，使每个差分信号对的一侧都有接地引脚，更好地控制阻抗、降低串 扰并提高差分信号间的耦合作用。

主要技术性能

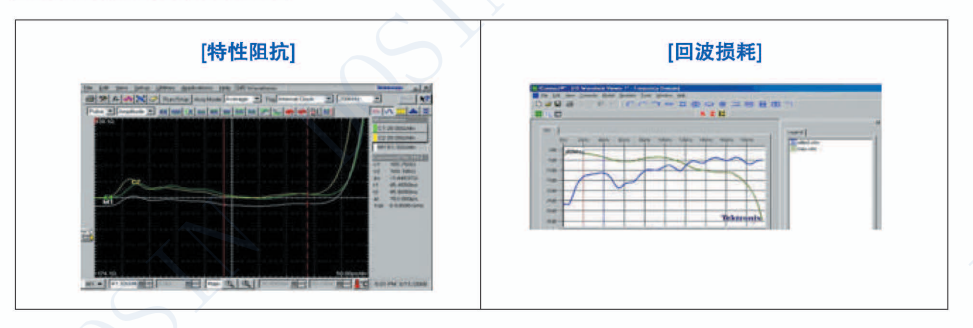

高速传输性能指标测试

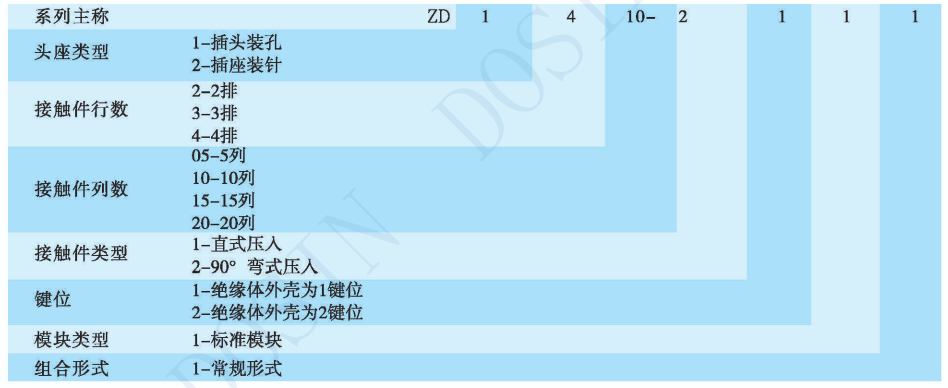

型号命名

［型号标记示例］

插头装孔，接触件为4排10列，接触件类型为弯式压入，绝缘体外壳为1键位，标准模块，常规形式；插 座装针，接触件为4排10列，接触件类型为直式压入。绝缘体外壳为1键位，标准模块，常规形式。插头型号 为：ZD-1410-2111,插座型号为:ZD-2410-1111,电连接器的型号为:ZD-2410-1111/1410-2111

ZD适配工装

以ZD-1310-2111/2310-1111连接器为例，说明产品的压配及取卸方法：

［插头、插座安装］

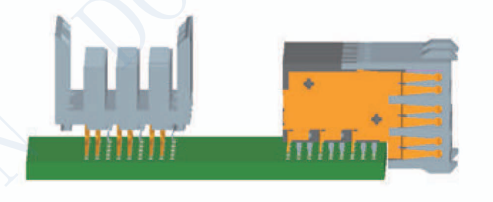

1）将产品（插头、插座）的针脚鱼眼部位与相应的印制板孔位对齐。如下图所示。

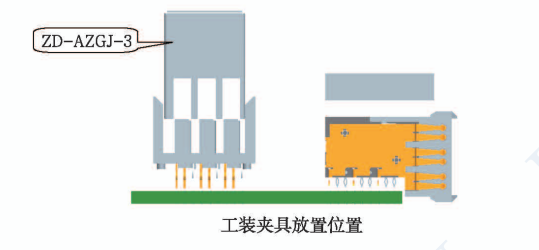

2）插座选用型号为ZD-AZGJ-3的安装工具，按下图所示进行放置，然后缓慢压入印制板中，压配时注意插座连接器针 脚露出母板部分的防护（若母板厚度较小，插座连接器针脚会露出母板，此时需要增加垫板加以保护），无需焊接。 插头可选用一个表面平整光滑的平板，放于插头上方，压配方法同插座.

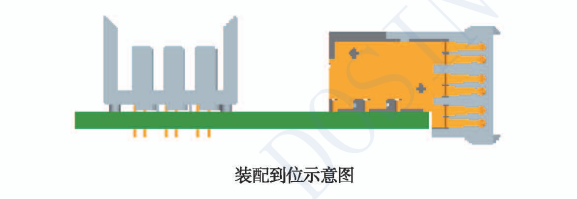

3）装配完成如下图所示。

［插头、插座拆卸］

产品不建议拆卸，若须拆卸，拆卸下的连接器报废处理，操作步骤如下：

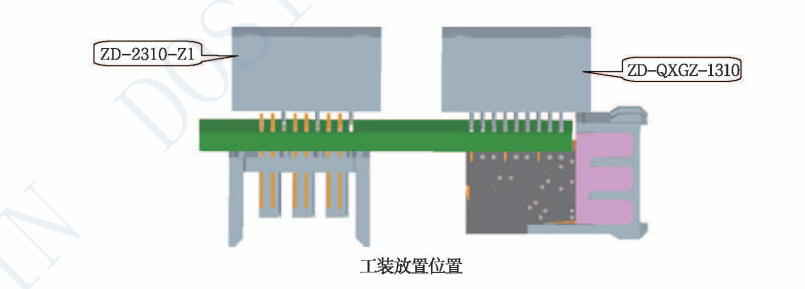

1）插座选用型号为ZD-2310-Z1的工装工具，然后将工装圆针对准未露出接触件的开孔，如下图所示。

插头选用型号为ZD-QXGZ-1310工装工具，然后将工装上的圆针对准印制板开孔，如下图所示；

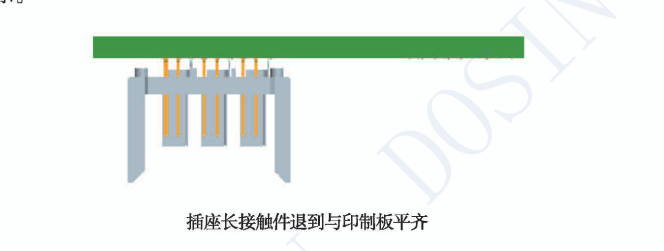

2）选用适当的工具放在插头、插座的周围，支撑起印制板，确保插头、插座在竖直方向不受力，用力缓慢压下。 插头会自动脱落；插座在ZD-2310-Z1的工装工具压力作用下，会退出一定距离，使得露出的接触件退回到与印制 板面平齐，如下图所示。

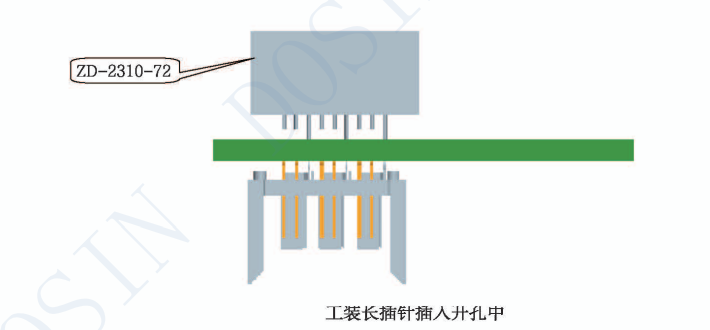

3）去掉工装ZD-2310-Z1，换用型号为ZD-2310-Z2的工装工具，如下图所示。将工装上长插针放入接触件即将完 全退出的开孔中，短插针对准长接触件所在的开孔，用力缓慢下压，插座会自动脱落。

［各型号对应的工具］

电源产品

［电气性能］

—接触电阻：≤5mΩ

—绝缘电阻：≥10^4mΩ

—额定电流：10.5A

［机械性能］

—接触件镀层：接触端一局部镀金

                          接线端一局部镀锡

—寿命：500次插拔循环

—插合力和分离力：插合力：≤6N，离力：≥0.2N

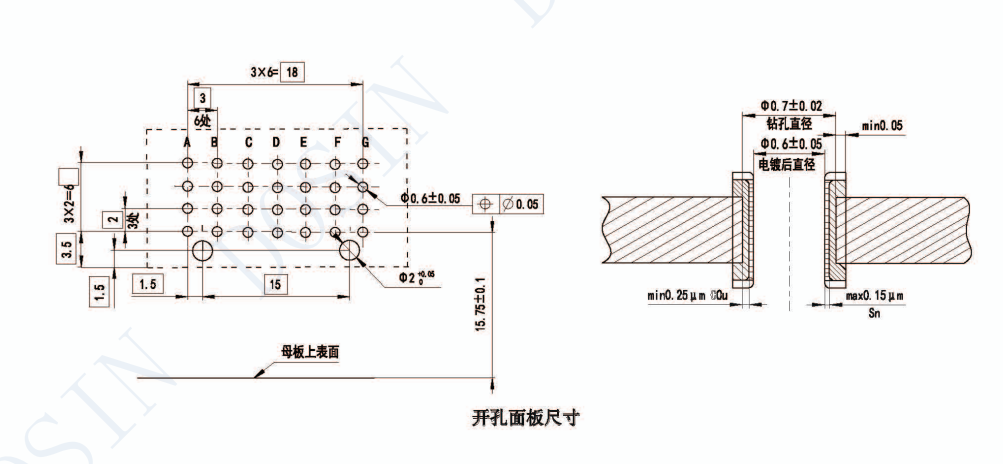

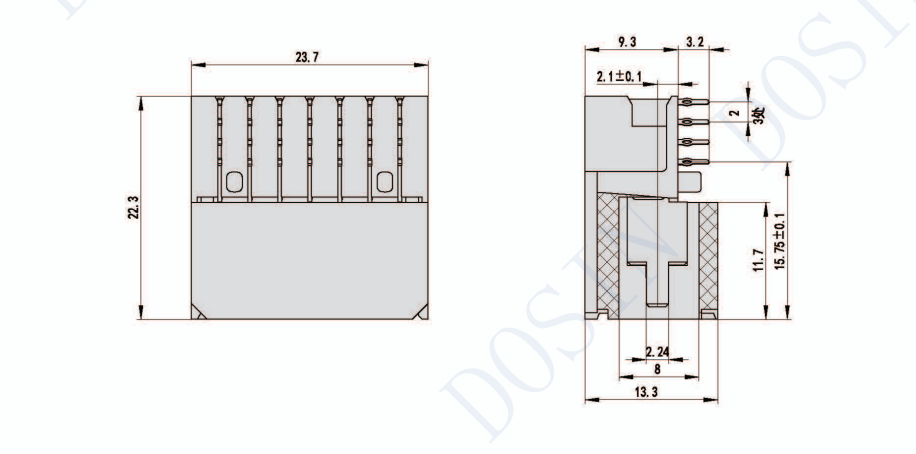

［外形尺寸］

ZD-1107-2011P/ ZD-2107-1011P连接器在满足CPCI-Express 总线电源模块各种性能指标的前提下，能够应用在用户加固型计算机 机箱内部，实现CPCI-Express总线配置电源的需要。

［环境性能］

—工作温度：-55℃~125℃

—振动：10Hz~2000Hz, 20g无大于1μs瞬断

—冲击：50g, 11ms

—盐雾：48h

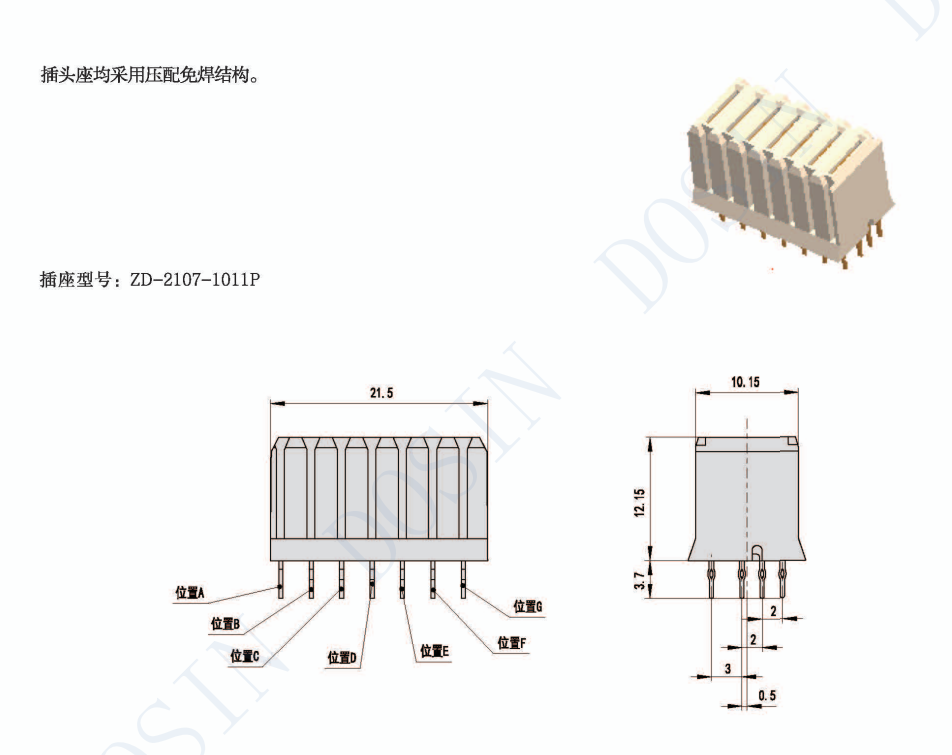

插头型号：ZD-1107-2011P
