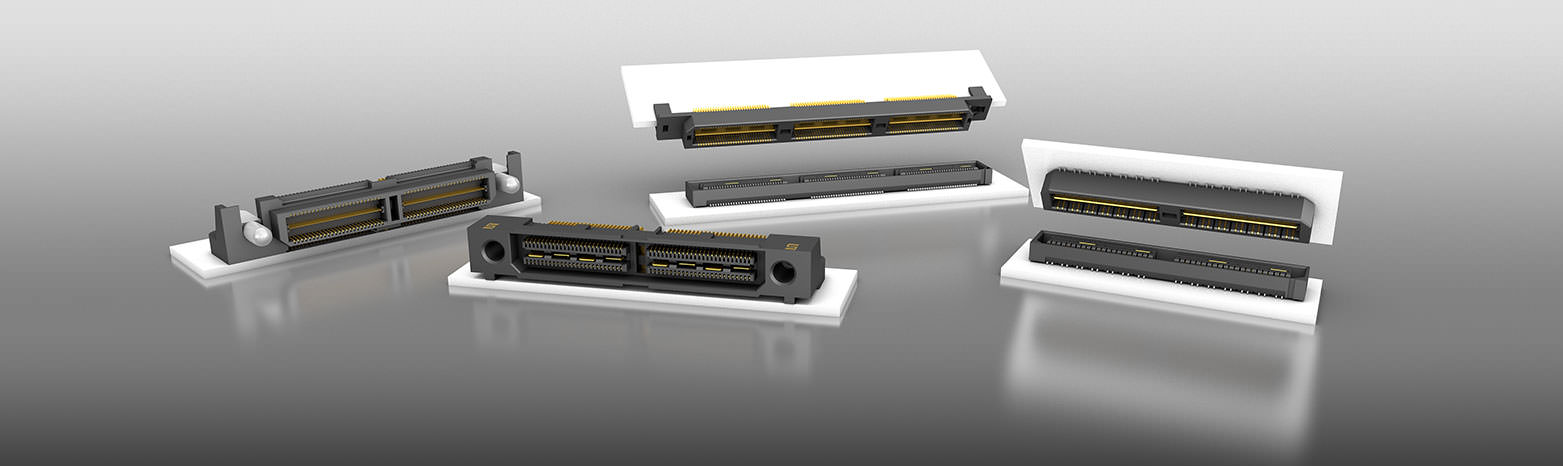

系列概述

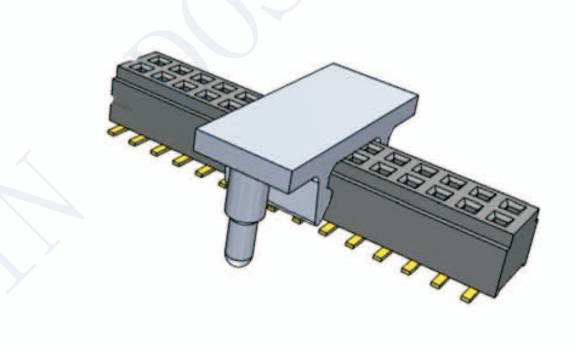

该连接器采用表面安装信号端子，并在两排信号端子之间提供了表面安装接地平面，改进电气性能。Q系列连接器的对接组有8种不同的堆叠高度可供选择，范围在5 mm到30 mm之间。选项包括用于盲插应用场景的导柱以及用于在回流焊加工之前正确布置连接器的定位销和锁扣。

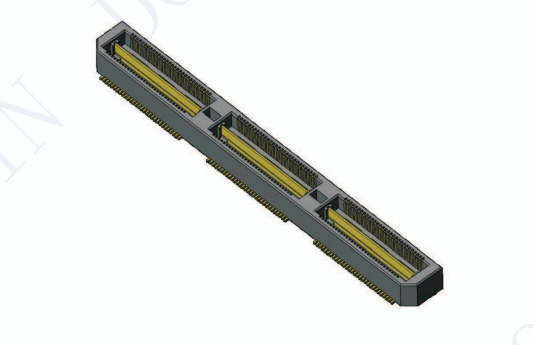

DSQSE
0.80 mm DOSINCONN DSQS高速接地平面插座料带
QSE系列是0.80mm间距的轻薄型表面安装插座，配备集成的接地平面，可用于提供电源或接地连接。提供等多种堆叠高度选项，QSE采用刀片及梁设计。QSE兼容DOSINCONN DSMP超微型连接器系列，可打造灵活的两件式电源和信号解决方案。- 0.80 mm（.0315"）间距
- 多达200个针位数
- 5 mm - 30 mm堆叠高度
- DOSINCONN DSELP (DOSINCONN DSEP)
- Dosintec 28+ Gbps解决方案

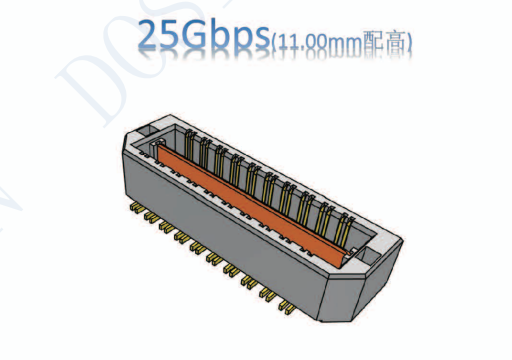

DSQSH
0.50 mm DOSINCONN DSQS高速接地平面插座料带

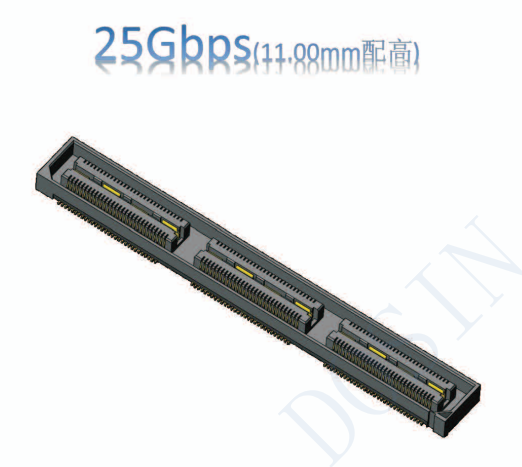

QSH系列是0.50mm (.0197")间距的轻薄型表面安装插座，配备集成的接地平面，可用于提供电源或接地连接。提供等多种堆叠高度选项，QSH的刀片及梁设计可提供25Gbps的性能。QSH兼容DOSINCONN DSMP超微型连接器系列，可打造灵活的两件式电源和信号解决方案。- 0.50 mm（.0197"）间距
- 多达300个针位数
- 5 mm - 30 mm堆叠高度
- 25 Gbps性能
- DOSINCONN DSELP (DOSINCONN DSEP)
DSQSS
0.635 mm DOSINCONN DSQS高速接地平面插座料带
- 0.635 mm（.025"）间距
- 高达9.5 GHz / 19 Gbps
- 多达250个针位数
- 5 mm - 16 mm堆叠高度
- DOSINCONN DSELP (DOSINCONN DSEP)
DSQTE
DOSINCONN DSQS高速接地平面插头，0.80mm间距
QTE系列为0.80 mm间距的轻薄型表面安装插头，带有集成的接地平面，可用于提供电源或接地连接。 QTE具有多种堆叠高度选项，采用刀片和梁接触设计。QTE兼容DOSINCONN DSMP超微型连接器系列，可打造灵活的两件式电源和信号解决方案。- 0.80 mm（.0315"）间距
- 多达200个针位数
- 5 mm - 30 mm堆叠高度
- DOSINCONN DSELP (DOSINCONN DSEP)
- Dosintec 28+ Gbps解决方案
DSQTH
0.50 mm DOSINCONN DSQS高速接地平面针脚料带
QTH系列是0.50mm (.0197")间距的轻薄型表面安装插座，配备集成的接地平面，可用于提供电源或接地连接。提供等多种堆叠高度选项，QTH的刀片及梁设计可提供25Gbps的性能。QTH兼容DOSINCONN DSMP超微型连接器系列，可打造灵活的两件式电源和信号解决方案。- 0.50 mm（.0197"）间距
- 多达300个针位数
- 5 mm - 30 mm堆叠高度
- 25 Gbps性能
- DOSINCONN DSELP (DOSINCONN DSEP)
DSQTS
0.635 mm DOSINCONN DSQS高速接地平面针脚料带
- 0.635 mm（.025"）间距
- 高达9.5 GHz / 19 Gbps
- 多达250个针位数
- 5 mm - 16 mm堆叠高度
- DOSINCONN DSELP (DOSINCONN DSEP)
DSQSS-RA
0.635 mm DOSINCONN DSQS高速接地平面插座料带，直角
- 0.635 mm（.025"）间距
- 可作为TE Connectivity公司双源的MICTOR SB使用
- 导柱选项
- 多达200个针位数
- 高达4.5 GHz / 9 Gbps
DSQTS-RA
0.635 mm DOSINCONN DSQS高速接地平面针脚料带，直角
- 0.635 mm（.025"）间距
- 可作为TE Connectivity公司双源的MICTOR SB使用
- 导柱选项
DSQSE-EM
0.80 mm DOSINCONN DSQS高速接地平面插座料带，边缘安装

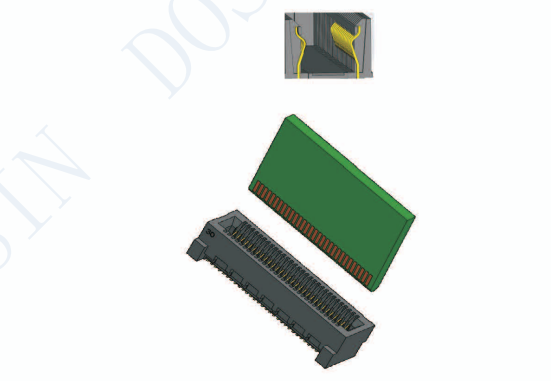

QSE-EM系列是0.80mm间距的轻薄型边缘安装插座，配备集成的接地平面，可用于提供电源或接地连接。提供多种堆叠高度选项，QSE-EM采用刀片及梁设计。QSE-EM兼容DOSINCONN DSMP超微型连接器系列，可打造灵活的两件式电源和信号解决方案。- 0.80 mm（.0315"）间距
- 可作为TE Connectivity公司双源的MICTOR SB使用
- 多达160个针位数
DSQTH-RA
0.50 mm DOSINCONN DSQS高速接地平面针脚料带，直角
- 0.50 mm（.0197"）间距
- 多达180个针位数
- 导柱选项
- 可作为TE Connectivity公司双源的MICTOR SB使用
