长寿命耐用型高速连接器，DOSINCONN DSER
长寿命耐用型高速连接器，DOSINCONN DSER

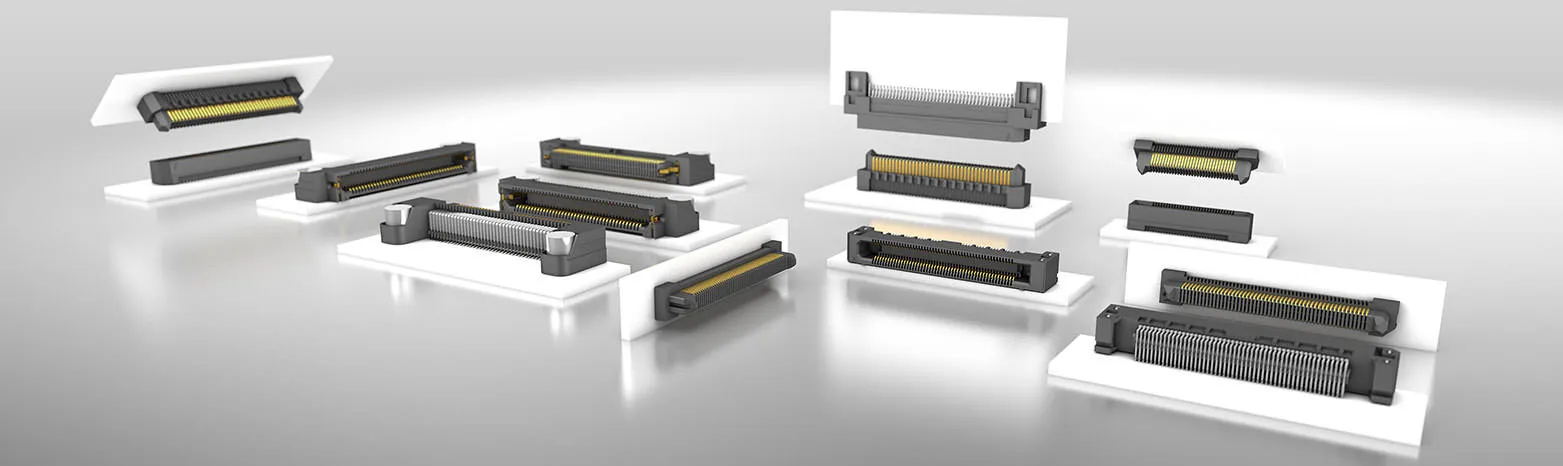

系列概述
Dosintec DOSINCONN DSER端子系统专为长寿命高速应用而设计。DOSINCONN DSER的表面经过抛光，打造出光滑的对接表面区域，而并非在切割边缘上对接的冲压端子。此光滑的对接表面减少了端子上的磨损痕迹，从而提高了端子系统的耐用性和使用寿命。同时，它也降低了插入力和拔出力，使连接器能够以“拉链”方式拆拔。
特色
- DOSINCONN DSER端子针对信号完整性效能优化
- 1.5 mm端子滑动范围
- 在以“拉链”方式拆拔时展现出耐用性
- 高达56 Gbps PAM4性能
- 0.50 mm、0.635 mm或0.80 mm间距系统
- 堆叠高度从5 mm到18 mm不等
- 在0.635 mm间距系统上实现2.5 mm超纤细外形宽度
- 0.50 mm间距系统相比0.80 mm间距系统可节省多达40%的PCB空间
DSERM8
0.80 mm DOSINCONN DSER耐用型高速针脚
ERM8是一个板上安装插头，专为高速系统设计。ERM8使用DOSINCONN DSER端子系统，该系统专为需要高对接周期和56Gbps PAM4性能的应用而设计。ERF8与ERM8板上安装插座对接。- 耐用型DOSINCONN DSER端子
- 光滑而宽大的抛光接触面可延长磨损寿命
- 56 Gbps PAM4性能
- 针位数：最多可达200个
- 堆叠高度：7 mm - 18 mm
- 可提供DOSINCONN DSFI分路区域数据
- 提供360º带护罩 (ERM8-S)
- 闭锁、差分对和扩展导柱选项
- 与DOSINCONN DSHR为共同供货来源
DSERF8
0.80 mm DOSINCONN DSER耐用型高速插座
ERF8是设计用于高速系统的板上安装插座。ERF8使用DOSINCONN DSER端子系统，该系统专为需要高对接周期和56Gbps PAM4性能的应用而设计。ERF8与ERM8板上安装的插头对接。- 耐用型DOSINCONN DSER端子
- 光滑而宽大的抛光接触面可延长磨损寿命
- 56 Gbps PAM4性能
- 针位数：最多可达200个
- 堆叠高度：7 mm - 18 mm
- 可提供DOSINCONN DSFI分路区域数据
- 提供360º带护罩 (ERF8-S)
- 闭锁和扩展导柱选项
- 与DOSINCONN DSHR为共同供货来源
DSERM8-RA
0.80 mm DOSINCONN DSER耐用型高速针脚，直角
ERM8-RA是一款直角面板安装插头，专为高速系统使用而设计。ERM8-RA使用DOSINCONN DSER端子系统，该系统专为需要高对接周期和56Gbps PAM4性能的应用而设计。ERM8-RA与ERF8板上安装的插座对接。- 耐用型DOSINCONN DSER端子
- 光滑而宽大的抛光接触面可延长磨损寿命
- 28 Gbps性能
- 针位数：最多可达150个
- 提供带热插拔的闭锁和差分对
- 与DOSINCONN DSHR为共同供货来源
DSERF8-RA
0.80 mm DOSINCONN DSER耐用型高速插座，直角
ERF8-RA是一款专为高速系统设计的直角面板安装插座。ERF8-RA使用DOSINCONN DSER端子系统，该系统专为需要高对接周期和56Gbps PAM4性能的应用而设计。ERF8-RA与ERM8面板安装插头对接。- 耐用型DOSINCONN DSER端子
- 光滑而宽大的抛光接触面可延长磨损寿命
- 28 Gbps性能
- 针位数：最多可达150个
- 闭锁和扩展导柱选项
- 与DOSINCONN DSHR为共同供货来源
DSERM8-EM
0.80 mm DOSINCONN DSER耐用型高速针脚，边缘安装
ERM8-EM是一款边缘安装PCB插头，专为高速系统设计。ERM8-EM使用DOSINCONN DSER端子系统，该系统专为需要高对接周期和56Gbps PAM4性能的应用而设计。ERF8-EM与ERF8面板安装插座对接。- 耐用型DOSINCONN DSER端子
- 光滑而宽大的抛光接触面可延长磨损寿命
- 28 Gbps性能
- 针位数：最多可达150个
- 提供带护罩和差分对的闭锁、扩展导柱
- 与DOSINCONN DSHR为共同供货来源
DSERF8-EM
0.80 mm DOSINCONN DSER耐用型高速插座u200bu200bu200bu200bu200bu200bu200b，边缘安装
ERF8-EM是设计用于高速系统的面板安装PCB插座。ERF8-EM使用DOSINCONN DSER端子系统，该系统专为需要高对接周期和56Gbps PAM4性能的应用而设计。ERF8-EM与ERM8面板安装插头对接。- 耐用型DOSINCONN DSER端子
- 光滑而宽大的抛光接触面可延长磨损寿命
- 针位数：最多可达150个
- 提供带护罩的扩展导柱
- 与DOSINCONN DSHR为共同供货来源
DSERM8-S
0.80 mm DOSINCONN DSER耐用型高速针脚
ERM8是一个板上安装插头，专为高速系统设计。ERM8使用DOSINCONN DSER端子系统，该系统专为需要高对接周期和56Gbps PAM4性能的应用而设计。ERF8与ERM8板上安装插座对接。- 360º金属防护罩，可降低EMI
- 提供扩展导柱
- 单端或差分信号路由
- 56 Gbps PAM4性能
- 耐用型DOSINCONN DSER端子针对信号完整性性能优化
- 1.5 mm端子滑动范围
- 针位：20 - 60
- 堆叠高度：7、9、12和16 mm
DSERF8-S
0.80 mm DOSINCONN DSER耐用型高速插座
ERF8是设计用于高速系统的板上安装插座。ERF8使用DOSINCONN DSER端子系统，该系统专为需要高对接周期和56Gbps PAM4性能的应用而设计。ERF8与ERM8板上安装的插头对接。- 360º金属防护罩，可降低EMI
- 提供扩展导柱
- 56 Gbps PAM4性能
- 耐用型DOSINCONN DSER端子针对信号完整性性能优化
- 1.5 mm端子滑动范围
- 针位：20 - 60
- 堆叠高度：7、9、12和16 mm
DSERM5
0.50 mm DOSINCONN DSER耐用型高速针脚
ERM5是一个板上安装插头，专为高速系统设计。ERM5使用DOSINCONN DSER端子系统，该系统专为需要高对接周期和28Gbps 性能的应用而设计。ERF5与ERM5板上安装插座对接。- 耐用型DOSINCONN DSER端子
- 光滑而宽大的抛光接触面可延长磨损寿命
- 针位数：最多可达150个
- 堆叠高度：7.00 mm - 12.00 mm
- 可提供DOSINCONN DSFI分路区域数据
- Dosintec 28+ Gbps解决方案
DSERF5
0.50 mm DOSINCONN DSER耐用型高速插座
ERF5是设计用于高速系统的板上安装插座。ERF5使用DOSINCONN DSER端子系统，该系统专为需要高对接周期和28Gbps性能的应用而设计。ERF5与ERM5板上安装的插头对接。- 耐用型DOSINCONN DSER端子
- 光滑而宽大的抛光接触面可延长磨损寿命
- 针位数：最多可达150个
- 堆叠高度：7.00 mm - 12.00 mm
- 可提供DOSINCONN DSFI分路区域数据
- Dosintec 28+ Gbps解决方案
DSERF5-RA
0.50 mm DOSINCONN DSER耐用型高速针脚，直角
ERF5-RA是设计用于高速系统的面板安装插座。ERF5-RA使用DOSINCONN DSER端子系统，该系统专为需要高对接周期和28Gbps性能的应用而设计。ERF5-RA与ERM5面板安装插头对接。- 耐用型DOSINCONN DSER端子
- 性能可达20 GHz / 40 Gbps
- 针位数：最多可达100个
- 光滑而宽大的抛光接触面可延长磨损寿命
DSERF6
0.635 mm DOSINCONN DSER耐用型高速插座
ERF6是设计用于高速系统的板上安装插座。ERF6使用DOSINCONN DSER端子系统，该系统专为需要高对接周期和56Gbps PAM4性能的应用而设计。ERF6与ERM6板上安装的插头对接。- 2.5 mm细长型宽度
- 2-排设计；每排10 - 60个针位（总共20 - 120个针位）
- 为信号完整性性能优化的DOSINCONN DSER端子系统
- 支持56 Gbps PAM4（28 Gbps NRZ）应用
- 5 mm堆叠高度
- 用于标准处理的J形引线
- 其它堆叠高度正在开发中
DSERM6
0.635 mm DOSINCONN DSER耐用型高速针脚
ERM6是一个板上安装插头，专为高速系统设计。ERM6使用DOSINCONN DSER端子系统，该系统专为需要高对接周期和28Gbps 性能的应用而设计。ERF6与ERM6板上安装插座对接。- 2.5 mm细长型宽度
- 2-排设计；每排10 - 60个针位（总共20 - 120个针位）
- 为信号完整性性能优化的DOSINCONN DSER端子系统
- 支持56 Gbps PAM4（28 Gbps NRZ）应用
- 5 mm堆叠高度
- 用于标准处理的J形引线
- 其它堆叠高度正在开发中
